浪涌电流测试仪
浪涌电流试验仪的测试方法符合JB/T7626-2013中的相关标准。浪涌电流试验台，是二极管等相关半导体器件测试的重要检测设备
- 品牌： 华科智源
- 名称： 浪涌电流测试仪
- 产品参数
- 品牌： 华科智源
- 名称： 浪涌电流测试仪
产品介绍
浪涌电流试验仪的测试方法符合JB/T7626-2013中的相关标准。浪涌电流试验台，是二极管等相关半导体器件测试的重要检测设备，该设备具有如下特点：
1、该试验台是一套大电流、高电压的测试设备，对设备的电气性能要求高。
2、该试验台的测试控制完全采用自动控制，测试可按测试员设定的程序进行自动测试。
3、该试验台采用计算机记录测试结果，并可将测试结果转化为EXCEL文件进行处理。
4、该套测试设备主要由以下几个单元组成：
a、浪涌测试单元
b、阻断参数测试单元
c、计算机控制系统
二、技术条件
2.1 环境要求：
1、环境温度：15—40℃
2、相对湿度：存放湿度不大于80%
3、大气压力：86Kpa—106Kpa
4、海拔高度：1000米以下
5、电网电压：AC220V±10%无严重谐波
6、电网频率：50Hz±1Hz
7、电源功率：小于1.5KW
8、供电电网功率因数：＞0.9
2.2 主要技术指标：
1.采用电流源发波，待测样品两极电压不应超过器件在该电流下的导通电压。
2.ms级正弦半波浪涌电流（IFSM）脉宽及测试范围（电流范围不小于需求范围，误差不大于所示范围）：
10ms±1ms，30~5000A±3%；
8.3ms±1ms，30~5000A±3%；
浪涌电流波形：近似正弦半波；
正向电压：0~5V，
正向电流：1~500A，
浪涌电流：1~5000A，误差±3%
2、正向电压：3~24V，正向电流：0.1~10A，?浪涌电流：0.1~200A，误差±3%
3.测试频率：单次/重复，当前需求1000次，支持固定时间间隔发波
4.浪涌电流重复间隔时间（可设定）；
5.反向阻断漏电I RRM：电压0-~2000V,检测范围不小于100 uA~10 mA，分辨率≤100uA，误差范围不大于±3%；
6.在测试中，能保存每次大电流浪涌波形的实时导通压降和导通电流。
三、功能概述
3.1 测试范围
该套测试设备主要可测试以下参数：
浪涌电流测试：ITSM；

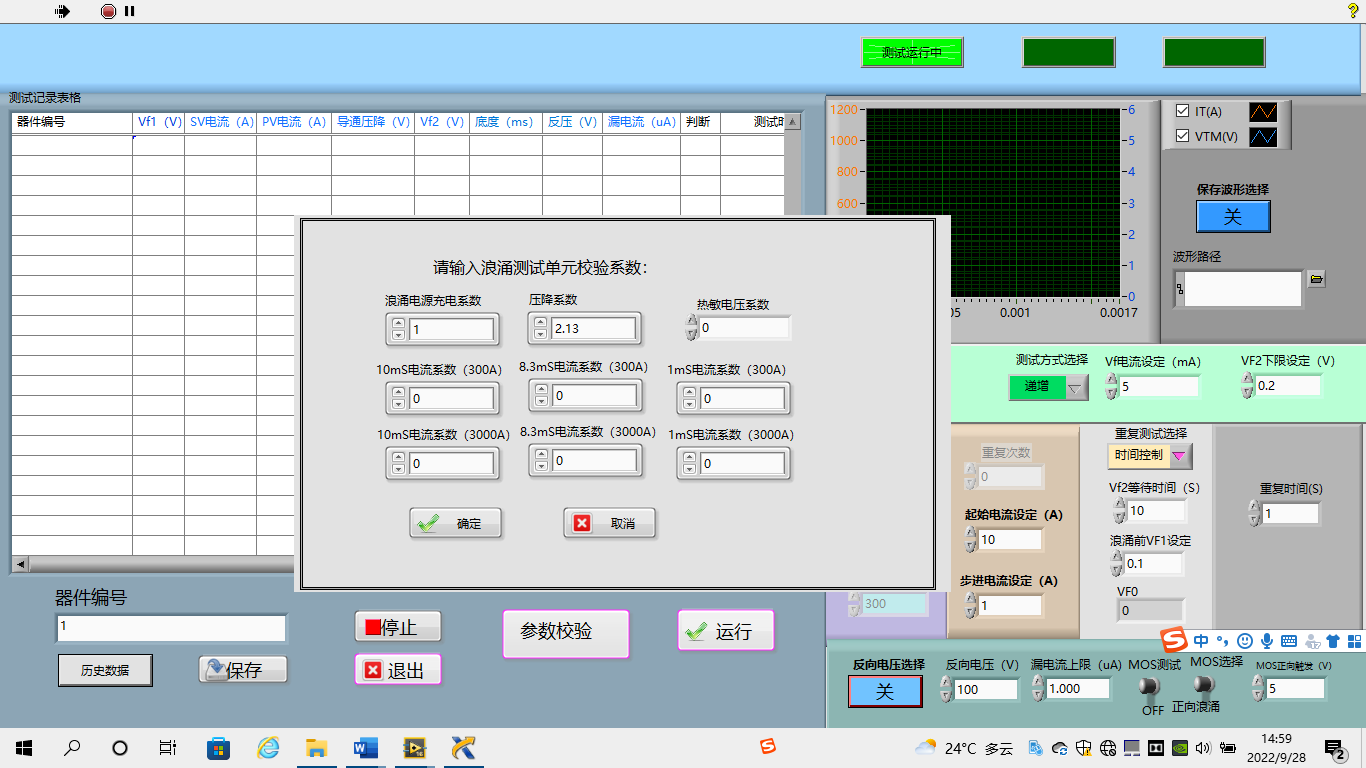

3.2计算机控制系统
计算机控制系统是该设备的中心控制单元，设备的所有工作程序，工作时序，开关的动作状态，数据的采集等均由计算机完成。
计算机采用的是研华工业控制机，机箱为610L型，具有抗电磁干扰能力强，排风量大等特点。
在计算机中，安装有高速数据采集卡
