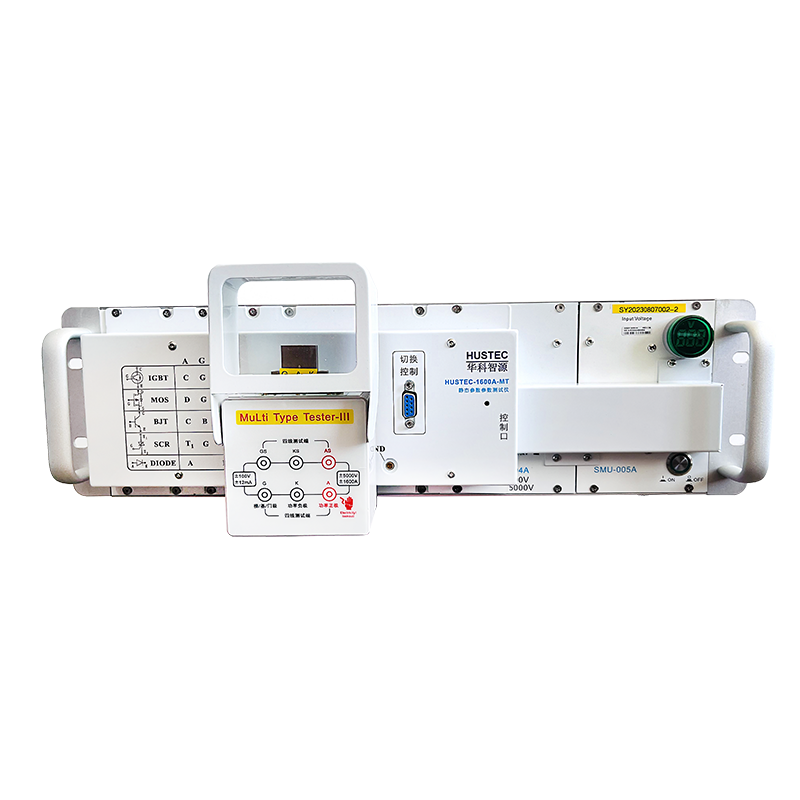

华科智源IGBT静态参数测试仪HUSTEC-1600A-MT

华科智源功率器件测试仪,测试二极管 、IGBT,MOS管,SIC器件静态参数,并生产器件传输曲线和转移曲线,测试1600A,5000V以下的各种功率器件,广泛应用于器件设计,封装测试,轨道交通,电动汽车 ,风力发电,变频器,焊机等行业的IGBT来料选型和失效分析。

  • 品牌: 华科智源
  • 名称: IGBT测试仪
  • 型号: HUSTEC-1600A-MT
  • 用途: 广泛应用于器件设计,封装测试,轨道交通,电动汽车 ,风力发电,变频器,焊机等行业的IGBT来料选型和失效分析

  • 产品参数
  • 品牌: 华科智源
  • 名称: IGBT测试仪
  • 型号: HUSTEC-1600A-MT
  • 用途: 广泛应用于器件设计,封装测试,轨道交通,电动汽车 ,风力发电,变频器,焊机等行业的IGBT来料选型和失效分析

华科智源HUSTEC-1600A-MT静态参数测试仪可用于多种封装形式的 IGBT测试,还可以测量大功率二极管 、IGBT模块,大功率 IGBT、大功率双极型晶体管,MOS管等器件的 V-I 特性测试,测试1200A(可扩展至2000A),5000V以下的各种功率器件,广泛应用于轨道交通,电动汽车 ,风力发电,变频器,焊机行业的IGBT来料选型和失效分析,设备还可以用于变频器,风电,轨道交通,电焊机等行业的在线检修,无需从电路板上取下来进行单独测试,可实现在线IGBT检测,测试方便,测试过程简单,既可以在测试主机里设置参数直接测试,又可以通过软件控制主机编程后进行自动测试,通过电脑操作完成 IGBT 的静态参数测试;

测试参数:

ICES  集电极-发射极漏电流

IGESF 正向栅极漏电流

IGESR 反向栅极漏电流

BVCES 集电极-发射极击穿电压

VGETH 栅极-发射极阈值电压

VCESAT 集电极-发射极饱和电压

ICON 通态电极电流

VGEON 通态栅极电压

VF 二极管正向导通压降

整个测试过程自动完成,电脑软件携带数据库管理查询功能,可生成测试曲线,方便操作使用


1) 物理规格

设备尺寸:500(宽)x 450(深)x 250(高)mm;

质量:30kg

2) 环境要求

海拔高度:海拔不超过 1000m

储存环境:-20℃~50℃;

工作环境:15℃~40℃。

相对湿度:20%RH ~ 85%RH

大气压力:86Kpa106Kpa。

防护:无较大灰尘,腐蚀或爆炸性气体,导电粉尘等空气污染的损害;

3) 水电气 用电要求:AC220V,±10%;

电网频率:50Hz±1Hz


夹具 sot-23

62mm

34mm


新能源

光伏

风电

轨交

变频器


1) 物理规格

设备尺寸:500(宽)x 450(深)x 250(高)mm;

质量:30kg

2) 环境要求

海拔高度:海拔不超过 1000m

储存环境:-20℃~50℃;

工作环境:15℃~40℃。

相对湿度:20%RH ~ 85%RH

大气压力:86Kpa~ 106Kpa。

防护:无较大灰尘,腐蚀或爆炸性气体,导电粉尘等空气污染的损害;

3) 水电气 用电要求:AC220V,±10%;

电网频率:50Hz±1Hz
